15/02/2018

Propósito: Reconocer las simbologias y principios teóricos básicos de los planos y circuitos electrónicos.
Los circuitos son un tipo de sistema integrado de operaciones para transformar la energía eléctrica en información binaria
Actividad de clase
1 Consultar el símbolo electrónico, su función y apariencia física real de los siguientes componentes
-Diodo
-Resistor fijo y variable
-Transistor
-Condensador cerámico y electrolítico
-Protoboard - No tiene símbolo
1-Diodo: Los diodos son componentes electrónicos semiconductores que cumplen una función importante en los circuitos electrónicos.

2-Resistor fijo y variable:

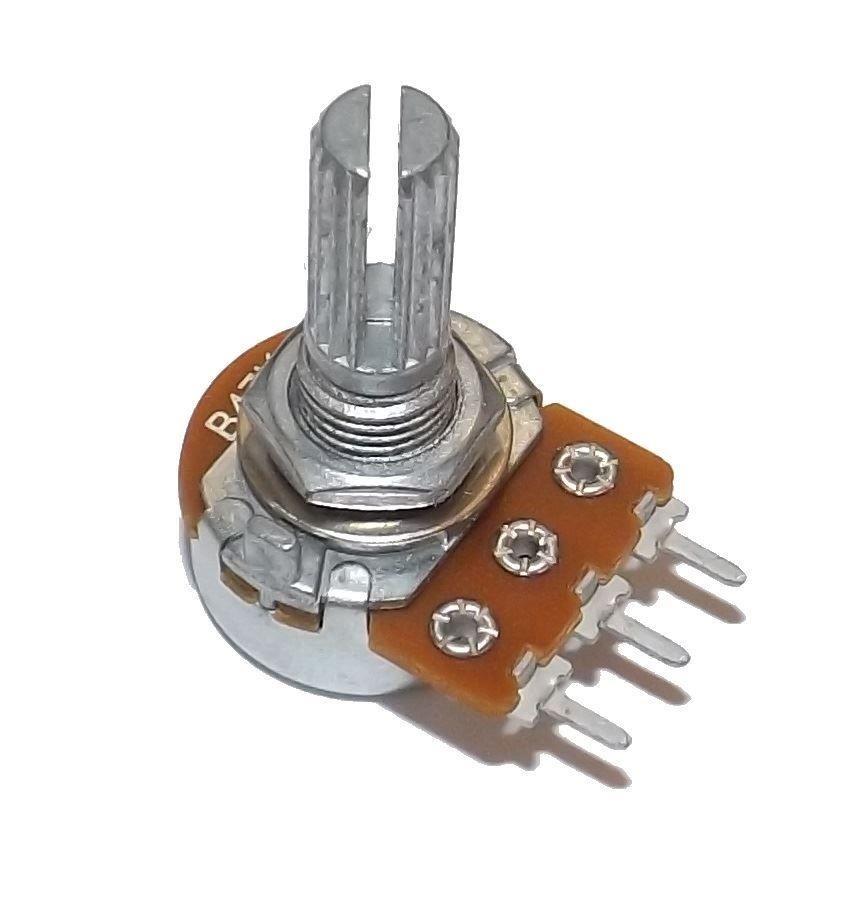

Variable: Un resistor variable es un resistor lineal sobre el cual desliza un contacto eléctrico capaz de inyectar corriente en un punto intermedio de su elemento resistivo.

Fijo: Los resistores fijos se caracterizan porque su valor óhmico es constante y sólo se ve alterado por efecto del envejecimiento y la temperatura principalmente. Estas variaciones se incluyen dentro de los márgenes de error agrupados en la tolerancia que caracteriza al componente.

3-Transistor: Es un pequeño dispositivo semiconductor que cierra o abre un circuito o amplifica una señal se emplea en circuitos integrados para generar bits (ceros y unos).si el transistor está abierto, la corriente no puede pasar (bit 0) y si está cerrado, la corriente pasa (bit 1); los transistores hacen funcionar los aparatos electrónicos. Transistor es la contracción de "transfer resistor" (resistor de transferencia) .
El transistor tiene 3 funciones una de corte una de activa(amplificación) y otra de saturacion .

4-Condensador cerámico y electrolítico:
-Ceramico: Los condensadores cerámicos utilizan como material dieléctrico la propia cerámica. La cerámica fue uno de los primeros materiales dieléctricos que se utilizaron para fabricar capacitores o condensadores y de hecho aún hoy en día su uso está muy extendido entre los principales fabricantes de capacitores del mundo.

-Electrolítico: Un condensador electrolítico es un tipo decondensador que usa un líquido iónico conductor como una de sus placas. Típicamente con más capacidad por unidad de volumen que otros tipos de condensadores, son valiosos en circuitos eléctricos con relativa alta corriente y baja frecuencia.

4-Protoboard: El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.
